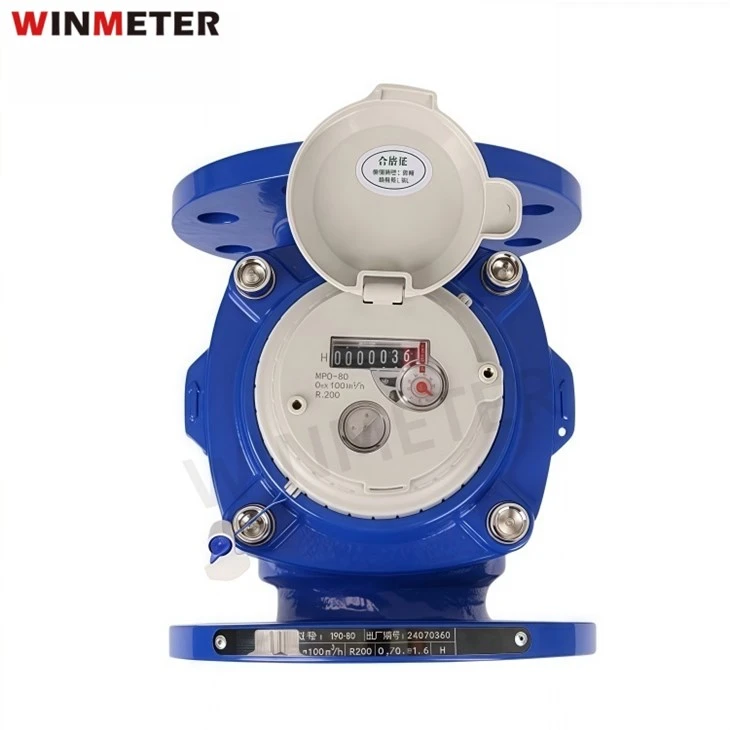

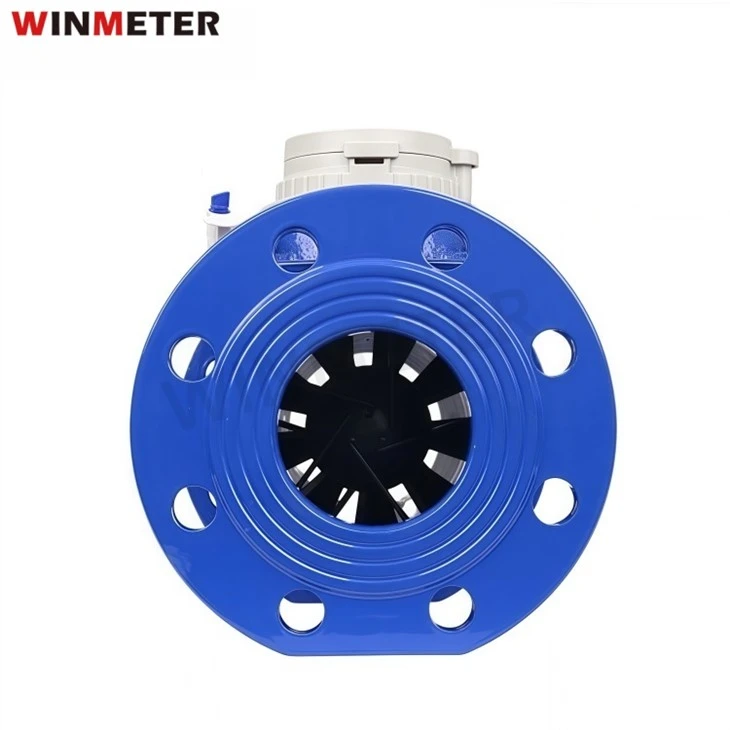

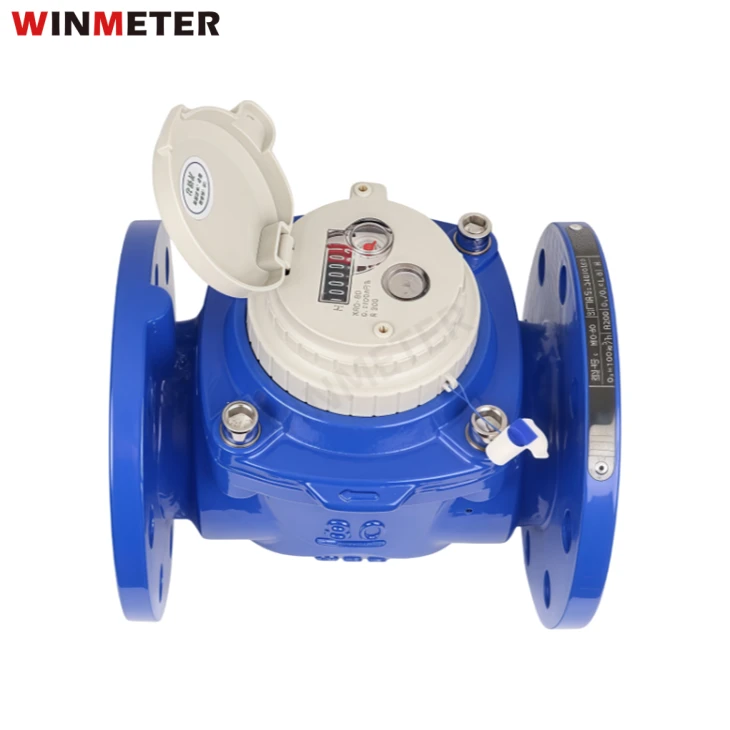

Medidor de agua Woltmann a granel WPD de turbina (tipo Woltman)

La serie WPD es un medidor de agua extraíble horizontal tipo Woltman de alto-rendimiento que hereda la esencia de la medición industrial alemana y cumple con los estándares internacionales ISO 4064. Este producto está diseñado específicamente para redes de suministro de agua municipales, medición de agua a granel industrial, complejos comerciales, riego agrícola y sistemas de calefacción urbana. Ofrece ambosVersión de agua fría (T50)yVersión de agua caliente (T90)configuraciones para satisfacer todas las necesidades de medición de escenarios, desde agua potable hasta agua caliente industrial. El producto cubre toda la serie desde DN40 hasta DN300, adaptando con precisión aplicaciones desde pequeños usuarios comerciales hasta grandes redes de suministro de agua.

Sus principales ventajas residen en laamplio rango de medición (R80/R160/R200)y elestructura de elemento de medición extraíble, que no solo cumple con los requisitos económicos de la medición convencional, sino que también aborda condiciones operativas complejas con importantes fluctuaciones de presión en las tuberías y la necesidad de monitoreo nocturno de micro-flujo a través de opciones de alta-precisión (R160/R200). Los medidores de agua WINMETER WPD se han utilizado ampliamente en numerosos servicios de agua urbanos-grandes y medianos en China, lo que los convierte en una opción ideal para la selección científica y la reducción del agua no-contabilizada.

• Tecnología de impulsor hidráulico equilibrado

El medidor de agua WPD adopta una tecnología de equilibrio hidráulico única. Cuando el caudal alcanza un cierto valor, el impulsor giratorio de alta-velocidad recibe un empuje hidráulico inverso en la dirección axial, contrarrestando la fricción en el extremo delantero del eje. Este diseño garantiza que el impulsor funcione sin problemas incluso con caudales elevados, lo que hace que la punta del eje delantero sea menos propensa al desgaste y sea capaz de soportar grandes flujos mientras mantiene-la precisión de la medición a largo plazo durante todo su ciclo de vida.

• Tecnología de ajuste de 3 puntos

Los medidores de agua tradicionales a menudo sufren de desgaste excéntrico debido a fuerzas radiales desiguales en el eje del impulsor bajo altos caudales. La tecnología de ajuste multi-punto de WPD resuelve el problema del desequilibrio de fuerza radial en el eje del impulsor, reduciendo significativamente el desgaste radial y garantizando la estabilidad a largo plazo-del medidor de agua.

• Elemento de medición extraíble

El diseño estructural único permite el reemplazo rápido del elemento de medición interno o reparaciones sin quitar el cuerpo del medidor ni cerrar el suministro de agua. Esto minimiza el tiempo de inactividad y ahorra significativamente los costos de mano de obra y mantenimiento. El elemento de medición está hecho de plástico de ingeniería de alta-resistencia (plástico de ingeniería resistente al calor-para la versión de agua caliente), que ofrece resistencia al desgaste y a la corrosión.

• Registro sellado de cobre al vacío y protección IP68

La caja registradora adopta tecnología de sellado de cobre al vacío, lo que evita el empañamiento interno y garantiza que las lecturas sean siempre claras. La caja registradora se puede girar 360 grados para facilitar la lectura en el sitio. El nivel de protección general puede alcanzar IP68, adaptándose a condiciones de trabajo duras, como bocas de registro húmedas o inmersiones-de corta duración.

¿Por qué los ingenieros globales eligen la serie WINMETER WPD?

Los datos que más interesan a los clientes, de un vistazo.

Tabla de caudal (referencia R160)

Nota: Los siguientes parámetros de flujo se basan enR160Ejemplo de relación de rango de medición. La serie WINMETER WPD también ofrece configuraciones R80 y R200. Los valores Q1 específicos se pueden ajustar según el valor R seleccionado. Póngase en contacto con nuestro equipo de ventas para obtener tablas de selección detalladas.

Dimensiones (Referencia)

¿Cómo elegir el contador de agua más adecuado para su proyecto?

¿Qué problemas prácticos resuelve WINMETER WPD?

🏭 Medición industrial a granel: Proporciona datos de facturación precisos para grandes usuarios de agua, como fábricas, manufacturas y minería, lo que reduce las disputas de facturación entre la oferta y la demanda. La versión de agua caliente T90 es adecuada para escenarios de alta-temperatura, como agua de circulación industrial y agua de reposición de calderas.

🏢 Complejos y edificios comerciales: Adecuado para agua de reposición de aire acondicionado, agua de protección contra incendios y medición de entrada principal en edificios de oficinas, centros comerciales, hoteles y escuelas. Su característica de baja pérdida de presión no afecta la presión del suministro de agua en edificios-de gran altura.

🌾 Riego Agrícola: Adecuado para la medición de agua de tuberías en grandes granjas y huertos, resistente al desgaste-y adaptable a la calidad inestable del agua en el campo.

💧 Zonificación Municipal DMA: Como instrumento clave para la zonificación DMA, su alta sensibilidad (R160/R200) ​​monitorea eficazmente las fugas de fondo en las redes de tuberías, lo que reduce el agua no-contabilizada. Numerosas empresas de agua urbanas-grandes y medianas en China han adoptado medidores de agua WPD para actualizar sus redes.

🔥 Sistemas de calefacción urbana: La versión de agua caliente T90 está especialmente diseñada para redes de calefacción urbana y mide con precisión el consumo de agua caliente para respaldar la gestión de energía y la facturación basada en el calor-.

🏥 Proyectos de agua potable de alta-calidad: En proyectos de acceso doméstico a agua potable de alta-calidad, se seleccionan medidores de agua mecánicos de alta-precisión WPD como equipo de medición de tuberías principales para garantizar la seguridad del suministro de agua.

🏠 Uso del agua en pequeños comercios y villas: El modelo de diámetro pequeño DN40 es adecuado para la medición de agua en pequeños comercios, villas independientes y pequeñas instalaciones agrícolas.

La instalación correcta es clave para garantizar la precisión de la medición y extender la vida útil.

Consejos de instalación

• Requisitos de tubería recta aguas arriba/aguas abajo: Se deben instalar secciones de tubería recta antes y después del medidor. Se recomienda seguir la regla "10D aguas arriba, 5D aguas abajo", lo que significa que la longitud de la tubería recta aguas arriba debe ser 10 veces el diámetro del metro y aguas abajo debe ser 5 veces. Si las condiciones no lo permiten, al menos asegúrese de que haya 5D en sentido ascendente y 3D en sentido descendente.
• Instalación Horizontal: El medidor debe instalarse horizontalmente, sin inclinarse. Inclinarlo hacia adelante/atrás o hacia la izquierda/derecha reducirá la sensibilidad del medidor. La dirección de instalación debe coincidir con la dirección del flujo de agua.
• Notas de instalación del filtro: Los medidores WPD vienen con un filtro-incorporado de forma predeterminada. Durante la instalación,es crucialpara instalar el filtro por separado del cuerpo del medidor-el filtro debe instalarse entre la tubería corta aguas arriba y la válvula aguas arriba. No lo instale directamente conectado al medidor, ya que esto provocará un corte en la velocidad del flujo y afectará la precisión de la medición.
• Lavado de tuberías: Después de instalar la válvula aguas arriba, primero lave la tubería antes de la válvula. Instale el medidor de agua únicamente después de que el agua salga limpia. Evite que los sedimentos de la construcción obstruyan el filtro del medidor.
• Llenado lento: Después de la instalación, llene lentamente la tubería con agua para evitar que el flujo de aire de alta-velocidad dañe el elemento de medición del medidor.
• Construcción de muelles de apoyo: Construya pilares de soporte debajo de las tuberías cortas antes y después del medidor, generalmente a una altura de 0,4 m, para reducir la tensión en otros accesorios de tubería y facilitar el reemplazo futuro del medidor.

Ventaja de mantenimiento

• Elemento de medición extraíble: El elemento de medición se puede retirar para limpiarlo o reemplazarlo sin sacar el medidor de la tubería.
• Mantenimiento regular: Se recomienda inspeccionar el filtro anualmente y limpiarlo periódicamente según las condiciones de calidad del agua.
• Diagnóstico inteligente: Cuando está equipado con un módulo remoto NB-IoT, puede monitorear anomalías de flujo, estado de la batería, etc., en tiempo-real.

Prepárese para los sistemas de agua inteligentes y el Internet de las cosas.

El medidor de agua WINMETER WPD no es solo un medidor mecánico; También es un terminal de adquisición de datos. Ofrecemos variosopciones de salida de comunicaciónpara que elijas entre:

Versión remota multi-parámetro: El módulo remoto integrado opcional transmite simultáneamenteflujo, presión y temperaturadatos a través de NB-IoT/Cat.1, lo que reduce significativamente los costos en comparación con los tradicionales medidores de presión-electromagnéticos o ultrasónicos integrados.

P: ¿Cuál es la diferencia entre los medidores de agua WPD y WSD?
R: WPD es un tipo Woltman horizontal, con flujo axial recto-y baja pérdida de presión, adecuado para aplicaciones de alto flujo-con uso continuo de agua (por ejemplo, líneas principales de fábrica). WSD es un tipo de impulsor vertical con mejor rendimiento de bajo-flujo y un filtro-incorporado, adecuado para aplicaciones con flujo fluctuante y flujos pequeños a medianos.

P: ¿Cómo elegir entre R80, R160 o R200?
R: Para uso general de agua industrial con flujo relativamente estable, el económico R80 es suficiente. Si se necesita zonificación DMA o capturar micro-fugas nocturnas, se recomienda el R160 o R200 de alta-precisión.

P: ¿Se puede utilizar la versión de agua caliente T90 para agua fría?
R: Sí. La versión T90 utiliza materiales-resistentes al calor y es totalmente compatible con aplicaciones de agua fría, adecuada para situaciones en las que la temperatura del agua es incierta o podría actualizarse a agua caliente en el futuro.

P: El medidor está diseñado para instalación horizontal. ¿Se puede instalar verticalmente?
R: El medidor WPD está diseñado para instalación horizontal (registro hacia arriba). No lo instale verticalmente ni inclinado, ya que esto afectará la precisión de la medición y la vida útil.

P: ¿Es necesario reemplazar la batería con regularidad?
R: La parte de lectura mecánica no requiere batería. Si se selecciona un módulo remoto NB-IoT, la batería de litio incorporada-normalmente dura más de 6 años, con una alarma de batería baja cuando es necesario reemplazarla.

P: ¿Cuál es el rango de flujo del medidor DN40?
R: Con la relación del rango de medición R160, el medidor DN40 tiene Q3=25 m³/h y Q1=0.156 m³/h, cubriendo flujos desde niveles pequeños a medianos para las necesidades de los usuarios comerciales.
